小程序中使用 lottie 动画 | 踩坑经验分享

本周被拉去支援紧急需求（赶在五一节假日前上线的，双休需要加班😱），参与到项目中才知道，开发的项目是微信小程序技术栈的。由于是临时支援，笔者也很久没开发过微信小程序了，所以挑选了相对独立，业务属性相对轻薄的模块参与。

其中有个营销活动（领红包🧧😁）的弹窗动画就要用到 lottie 动画。

本文就分享一下在小程序中使用 lottie 过程中遇到的问题与解决办法。

关于 lottie

lottie 是 Airbnb 开源的一个动画库，用于在端上直接播放 AE ( Adobe After Effects)动画。

通过 bodymovin AE 插件将动画文件导出为 json 文件，lottie SDK 通过可以通过 JSON 文件直接播放动画。

具体 demos 效果可以上 LottieFiles 网站查看。

如何使用 AE 导出动画需要的JSON文件

完成 AE 软件安装后，参照 Lottie Web GitHub 官方文档完成 bodymovin 插件的安装。

打开动画文件后，只需简单几步操作

① window 中选择 Bodymovie

② 选择需要导出的动画资源

③ 导出配置（小程序相关）

点击对应动画的设置

勾选 Glyphs 将用到的文字+字体导出为图形。

小程序里渲染不支持加载外部字体。

这个就会有 tree shake的效果，如果动画里没有用到的文字，做动态替换的时候就会不显示，后面会详细介绍到。

勾选 Convert expressions to keyframes 将表达式转为关键帧，因为小程序里不支持使用 eval 等动态执行脚本的能力。

修改完成后点击Save保存配置。

④ 渲染导出 JSON 文件

最后点击 Render 按钮，导出 JSON 文件。

导出文件如下，data.json 文件就是我们需要的 JSON 文件，images 里存储的就是播放要用到的图片文件。

小程序中使用

可以使用小程序官方封装的 lottie-miniprogram 库。

快速验证的话可以打开微信开发者工具，在点击👉🏻 demo代码片段进行创建。

① 安装依赖

npm install --save lottie-miniprogram

② 使用

tip：开发者工具中验证的话，渲染模式需要选择 webview ，Skyline 目前还不支持调试 canvas

index.wxml

html

<canvas id="lottie-canvas" type="2d"></canvas>

index.js

import lottie from 'lottie-miniprogram'

Page({
  onReady() {
    this.createSelectorQuery().select('#lottie-canvas').node((res) => {
      // 取得 canvas 节点
      const canvas = res[0].node

      // 设置 cavnas 画布尺寸
      canvas.width = 600
      canvas.height = 600

      lottie.setup(canvas)

      const context = canvas.getContext('2d')
      const lottieInstance = lottie.loadAnimation({
        loop: true, // 循环播放
        autoplay: true, // 自动播放
        // 本地使用 http-server 启动服务后，指定本地资源地址
        path: 'http://127.0.0.1:8080/lottie-demo-sources/data.json', // 通过http 制定json资源路径

        // 也可以用下面这种方式，直接传入 lottie json内容
        // (需要动态替换文案就需要用到这种方式)
        // animationData: {/* lottie json 格式内容 */},
        // 静态资源目录，通常与 animationData 配合使用
        // assetsPath: 'http://127.0.0.1:8080/lottie-demo-sources/images/',

        rendererSettings: {
          context,
        },
      })
    }).exec()
  }
})

我这个 demo 的效果（网上找的动画素材）如下。

问题&解决

下面介绍在实际业务接入使用中遇到的一些问题和解决办法。

expression 表达式

报错信息如下，这是遇到的第一个问题（也是上面导出配置中有特别说明的）。

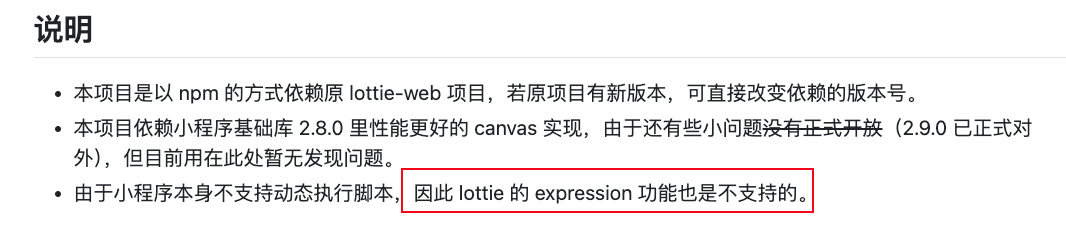

细看了一下文档，有特别说明，expression 表达式特性是不支持的，因此需要再导出 JSON 文件时禁用相关特性。

解决办法：导出JSON文件时，禁用掉表达式特性即可。

当然禁用后，JSON 文件大小会有所增加。

比如我这个 demo 从 40kb 增加到了 240kb（当然动画不一样，增长的大小会有所不同。有些前后可能只有1-2kb的变化）。

模糊

由于需要全屏展示，动画文件的尺寸不确定，手动只设置 canvas 尺寸会有模糊的问题。

这个通过掘金搜索了一下就得到了 lottie动画模糊问题的解决方法。

微调一下上面的代码，就可以解决模糊问题。

const canvas = res[0].node
canvas.width = 600
canvas.height = 600

// 下面是新增的代码
const dpr = wx.getSystemInfoSync().pixelRatio
canvas.width = canvas.width * dpr
canvas.height = canvas.height * dpr
context.scale(dpr, dpr)

lottie.setup(canvas)

全屏动画

弹窗的动画需要全屏展示，因此需要设置 canvas 宽高为页面宽高。

index.wxss

css

#lottie-canvas{
    position: fixed;
    left: 0;
    top: 0;
    width: 100vw;
    height: 100vh;
}

index.js，使用 wx.getSystemInfoSync 获取设备的信息

const { windowWidth, windowHeight, pixelRatio } = wx.getSystemInfoSync()
canvas.width = windowWidth * pixelRatio
canvas.height = windowHeight * pixelRatio

动态文案

由于是红包，需要动态展示金额（当然也可能是不固定内容的动态标题）。

思路可以参考这篇文章知乎：动态修改 Lottie 中的文本

可以使用固定格式的文本 ${文本} 进行替换

// 伪代码
get('sourceUrl').then((res) => {
  const jsonText = res.data
  const animationData = JSON.parse(jsonText.replace('${金额}', '目标金额'))
})

比如我在 demo 里加一个文字

需要展示的文本里放入 ${num} 用于替换匹配
在添加一个文本藏在看不见的地方,里面写入替换后需要用到的文字（确保和上面的文本为同一种字体）

接着导出 JSON 文件。

调用方法如下

// 拉取JSON文件内容
const jsonData = await new Promise((resolve) => {
  wx.request({
    url: 'http://127.0.0.1:8080/json/text-replace/data.json',
    success: (res) => {
      resolve(res.data)
    }
  })
})

// 随机生成1-100元的数字，保留两位小数
const num = (Math.random() * 100).toFixed(2)
// 替换内容
const animationData = JSON.parse(
  JSON.stringify(jsonData)
    .replace(/\$\{num\}/g, `${num}元`)
)

lottie.loadAnimation({
  // 指定json内容
  animationData,
  // 设置依赖的图片资源位置
  assetsPath: 'http://127.0.0.1:8080/json/text-replace/images/',
  // ...省略其它配置
})

效果如下

style 引发的渲染错误

在 canvas 标签上设置 display控制显隐，偶现会提示渲染层错误。

html

<canvas style="display:{{show?'block':'none'}}" id="c1" type="2d"></canvas>

解决办法，给套了一层 view，用wx:if控制咯。

html

<view  wx:if="{{show}}">
  <canvas id="c1" type="2d"></canvas>
</view>

iOS 播放闪退问题

现象是，非冷启动小程序的时候，动画还没播放完毕就提前结束了。

看代码log，3s的动画，播放不到 1s 就触发了 complete 事件，看现象就是一闪而逝。

const ani = lottie.loadAnimation({
  // 3s 的动画
  animationData,
  // ...省略其它配置
})

ani.addEventListener('complete', () => {
  console.log('动画播放结束')
})

问题排查：

① 翻看源码lottie-miniprogram

在 src/adapter/index.js 中看到下面这段代码

window.requestAnimationFrame = function requestAnimationFrame(cb) {
  let called = false
  setTimeout(() => {
    if (called) {
      return
    }
    called = true
    typeof cb === 'function' && cb(Date.now())
  }, 100)
  canvas.requestAnimationFrame((timeStamp) => {
    if (called) {
      return
    }
    called = true
    typeof cb === 'function' && cb(timeStamp)
  })
}

在翻看一下小程序文档里 canvas.requestAnimationFrame 文档说明。

有点悟了上面的 setTimeout 代码，应该是为了兼容低版本的小程序，里面还有 called 变量控制，不重复执行。

猜测可能是在播放的时候执行了 setTimeout 里的逻辑导致动画提前结束。

于是我就加上了 console.log 发布到线上验证一下。

setTimeout(() => {
  if (called) {
    return
  }
  called = true
  console.log('setTimeout', Date.now())
  typeof cb === 'function' && cb(Date.now())
}, 100)

canvas.requestAnimationFrame((timeStamp) => {
  if (called) {
    return
  }
  console.log('canvas.requestAnimationFrame', timeStamp)
  called = true
  typeof cb === 'function' && cb(timeStamp)
})

vconsole 打印结果如下：

一点补充，针对 canvas.requestAnimationFrame 回到函数的入参，小程序文档里虽没有详细介绍，但可以对标 Web 的 Window：requestAnimationFrame() 方法看一下 MDN 上的解释。

从上面的 console 日志看，原因确实是执行 setTimeout 里面的逻辑导致的动画结束。

可以得到引发bug的原因：↓

某种情况下，setTimeout(callback, 100) 比 canvas.requestAnimationFrame 更快执行。

这个库很久没迭代了（现有版本是3年前发布的），每周还是有一些下载量，issue 里也没有提到 iOS 有这个问题！（切换渲染模式为 skyline 也没有触发这个问题，问题只在 webview 模式下有，且仅使用简单Demo也无法复现这个问题）

也不清楚小程序里 canvas.requestAnimationFrame 实现机制。

大胆揣测一下原因：

页面实现可能过于复杂，复杂的业务逻辑执行阻塞在逻辑层，导致 setTimeout 时间到了以后回调函数入栈，接着就在逻辑层调用执行了

解决办法：

既然是兼容实现，就判断一下是否存在 requestAnimationFrame 方法，存在就不执行 setTimeout 相关逻辑。

完整解决 PR 见：https://github.com/wechat-miniprogram/lottie-miniprogram/pull/50

将打包后的产物替换到 node_modules 里对应位置后，再使用 patch-package 生成 patch，以便后续安装依赖自动更新

最后

时间匆忙，介绍的不是非常的详细，感兴趣的同学可以评论区交流。

demo 完整源码见 GitHub：lottie-demo
